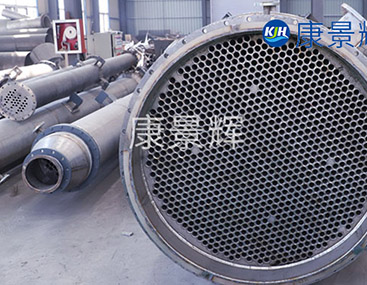

堿液冷卻器是工業生產中一種至關重要的管殼式換熱器，專門設計用于處理具有強腐蝕性和較高溫度的高濃度堿液。其核心使命是安全、快速地將堿液冷卻到工藝要求的溫度。

一、堿液冷卻器結構與組成

1.筒體（殼體）：冷卻器的外殼，通常由碳鋼制成，內部襯有防腐層或直接采用復合鋼板，以承受系統壓力和隔離腐蝕性介質。

2.傳熱管束：這是換熱的核心部件。堿液冷卻器通常采用不銹鋼（如304、316L）、雙相鋼甚至鎳基合金等耐腐蝕材料制造的管子。其設計多為螺旋扁管或低翅片管。

3.管板：用于固定傳熱管束，并將管程和殼程流體分隔開，防止相互混合。同樣需要采用耐腐蝕材料或進行防腐處理。

4.折流板：安裝在殼程（堿液側），交錯均布在筒體內。

作用：支撐管束、防止振動；更重要的是，它們能改變殼程流體的流向，使其從直線流動變?yōu)榉磸痛┻^(guò)管束的“之”字形流動，從而極大提高流體的湍流程度，破壞熱邊界層，強化傳熱。

5.封頭（管箱）：位于冷卻器兩端，內部有隔板，用于分配冷卻水，并決定管程的流程（如單管程、雙管程等）。

6.接口：包括堿液的進口和出口，冷卻水的進口和出口。

7.附件：一些高端或要求嚴格的系統會(huì )集成pH計、溫度傳感器和壓力表等，用于在線監測和控制系統安全。

二、堿液冷卻器工作原理

堿液冷卻器基于間壁式換熱和逆流換熱原理工作。

1.流程分配：

殼程（堿液側）：高溫堿液從筒體上部的進口進入，在折流板的引導下，反復橫向沖刷傳熱管束，進行熱量交換后，冷卻后的堿液從筒體下部的出口流出。

管程（冷卻水側）：低溫冷卻水從封頭下部的進口進入，在傳熱管內流動，吸收管外堿液的熱量后，溫度升高后的冷卻水從封頭上部的出口流出。

2.逆流換熱：兩種流體（堿液和冷卻水）在換熱器內沿著相反的方向流動。這種布置方式可以在整個傳熱面上保持較大的平均溫差（ΔTm），相比并流方式，在相同的傳熱面積下能交換更多的熱量，效率更高。

3.強化傳熱：采用螺旋扁管是關鍵技術。當流體在管內流動時，螺旋結構會(huì )產生離心力，形成二次環流，劇烈擾動流體；在管外，扁管結構減少了流動死區，增加了流動性。這種設計共同作用，明顯破壞了流體與管壁之間的靜態邊界層，極大降低了熱阻，從而強化了傳熱效率。

三、堿液冷卻器技術特點

1.快速的傳熱性能：得益于螺旋扁管、折流板以及逆流設計，其傳熱系數（K值）遠高于普通列管式換熱器，能夠快速降低堿液溫度。

2.卓越的耐腐蝕性：核心部件傳熱管和管板采用高品質不銹鋼或特種合金，能夠長期耐受氫氧化鈉等強堿的腐蝕，延長設備使用壽命，降低維護成本。

3.抗結垢能力強：高湍流程度使得流體對管壁有較強的沖刷作用，不易在傳熱表面沉積垢層，保持了長期運行下的快速換熱。

4.結構緊湊，可靠性高：在同等換熱負荷下，所需設備體積更小。堅固的管束支持和折流板設計有效防止了流體誘導振動導致的設備損壞。

5.高安全性與可控性：集成pH監測系統可實時檢測冷卻側是否發生泄漏（堿液漏入冷卻水會(huì )使其pH值升高），及時報警，防止腐蝕性介質污染冷卻水系統并損壞其他設備，實現了主動安全防護。

四、堿液冷卻器應用領域

堿液冷卻器因其獨特優勢，廣泛應用于需要處理大量熱堿液的工業領域：

1.化工行業：純堿（碳酸鈉）制造、燒堿（氫氧化鈉）蒸發濃縮后的冷卻、制皂、農藥及染料生產中的堿液冷卻。

2.煉油與石化行業：石油精煉過程中，用于冷卻堿洗裝置中的廢堿液。

3.造紙行業：紙漿生產中的“黑液”回收工藝及漂白工序中堿液（如白液）的冷卻。

4.冶金行業：氧化鋁生產中的鋁酸鈉母液冷卻、金屬表面處理（如酸洗后的中和）中的堿液冷卻。

5.食品工業：某些食品加工過程中使用的熱堿液（如清洗劑）的冷卻。

6.紡織工業：印染和褪漿工藝中使用的熱堿液的冷卻回收。

總結而言，堿液冷卻器是一種通過精巧的結構設計（螺旋扁管、折流板）、耐腐蝕材料科學和逆流換熱原理相結合的快速、可靠工業裝備。它不僅是保證生產工藝溫度的關鍵，更是實現安全生產、節能降耗和環保達標的重要組成部分。
