板式換熱器機組就是由板式換熱器為主要換熱部件及其他設備共同組成的水水,汽水換熱機組,根據工況來選擇用可拆板式換熱器還是全焊接板式換熱器,或壓力容器為主要換熱設備.
板式換熱器機組就是由板式換熱器為主要換熱部件及其他設備共同組成的水水、汽水換熱機組。用于區域供暖的話,又名換熱站機組。今天小編帶大家來具體認識一下。
一、板式換熱器機組的組成

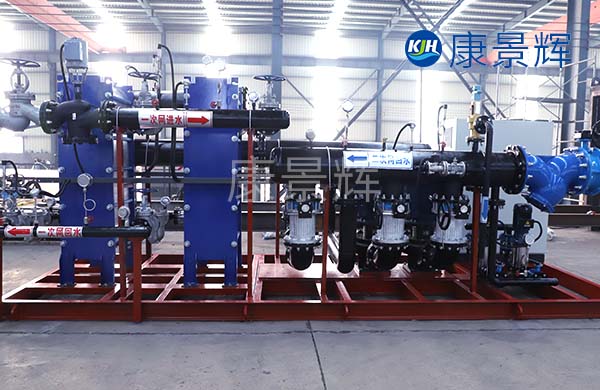

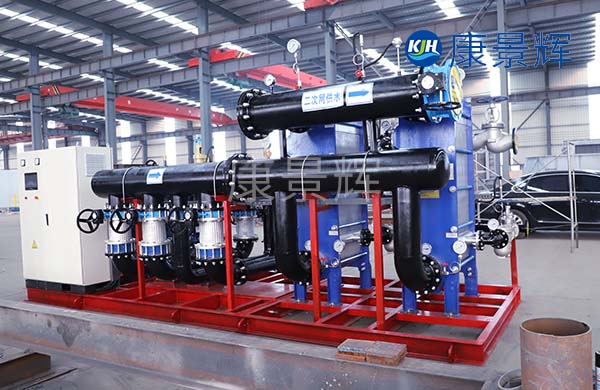

板式換熱機組是由板式換熱器、溫控閥組、疏水閥組(熱媒為蒸汽時)循環泵、電控柜、底座、管路、閥門、儀表等組成,板式換熱器機組可加裝膨脹罐、水處理機器、水泵變頻控制、溫控閥、遠程通訊控制等,從而構成一個完整的換熱站機組。板式換熱器機組具有標準化、模塊化的設計,配置齊全,安裝方便。該換熱器機組具有結構緊湊、運行可靠、操作簡便直觀等優點,是低耗節能產品。
當然,如果壓力大的話,根據具體的工況來選擇用可拆板式換熱器還是全焊接板式換熱器,或者是壓力容器為主要換熱設備。
二、板式換熱器機組的工作原理
該機組是把一次網熱量,自動連續的轉換為用戶需要的生活用水及采暖用水。即熱水從機組的一次側入口進入板式換熱器進行熱交換后,從機口一次側出口流出;二次側回水經過過濾器除去污垢后,通過二次側循環水泵進入板式換熱器進行熱交換,生產出采暖、空調、地板采暖或生活用水等不同溫度的熱水,以滿足用戶的需求。
二次水經過過濾除污,經由循環進入板式換熱器,被蒸汽或高溫水加熱后進行供熱。蒸汽或高溫水進入板式換熱器后,變成凝結水或高溫回水返回熱源,進行一、二次供熱系統的回路循環。補水泵將軟水打入系統中以保持系統壓力的恒定。
三、板式換熱器機組的性能特點
1.水泵自動轉換:采用可編程PLC可使水泵自動巡檢、故障保護、自動切換、并互為備用功能。
2.斷電保護:系統突然斷電后自動切斷熱源,保護板式換熱器機組不受損害。
3.多功能觸摸屏,操作更方便:使用人機畫面觸摸屏,各個參數更方便顯示及操作。
4.自定義溫度設置:機組可以根據采暖面積和設定溫度,自動調節熱媒流量,節約能源費用。
5.自動泄壓,雙重防護:當二次供水壓力高于供水設定值高限時,泄水電磁閥自動開啟,同時配安全閥,實現雙保險。
6.缺水失壓保護:若壓力低于設定壓力,循環泵則立即自動停止運行,并啟動補水泵補水,知道壓力正常。
7.機組一鍵啟動:機組一鍵啟動,可自動檢測數據,自動控制,自動啟動補水泵、循環泵及熱源開關等。
8.水箱低水位保護:缺水補水泵自動停泵,保護水泵,防止水泵缺水燒壞電機。
9.室外溫度補償:根據室外溫度變化自動變量調節系統的供水溫度,節約能耗。
10.補水泵自動變頻恒壓控制:補水泵可以根據系統回水壓力,變頻控制系統壓力恒定,性能好,運行穩定。
11.控制供水溫度更準確:采用西門子電動溫控閥,更準確的控制出水溫度,節能降耗。斷電自動關閉熱媒入口,防止事故發生。
12.循環泵自動變頻控制:根據用戶采暖面積的增減,自動變頻調節循環泵頻率、轉速及電耗。
四、板式換熱器機組的應用
康景輝生產的換熱機組主要應用于小區、住宅、辦公樓的采暖及空調系統,以及廠礦、酒店、賓館等場合的采暖、洗浴及空調系統。青島康景輝板式換熱器機組生產廠家專注板式換熱器機組以及板片及模具的研發設計和生產制造,公司換熱機組廣泛應用于石油、化工、冶金、制藥、食品、供暖等行業。
